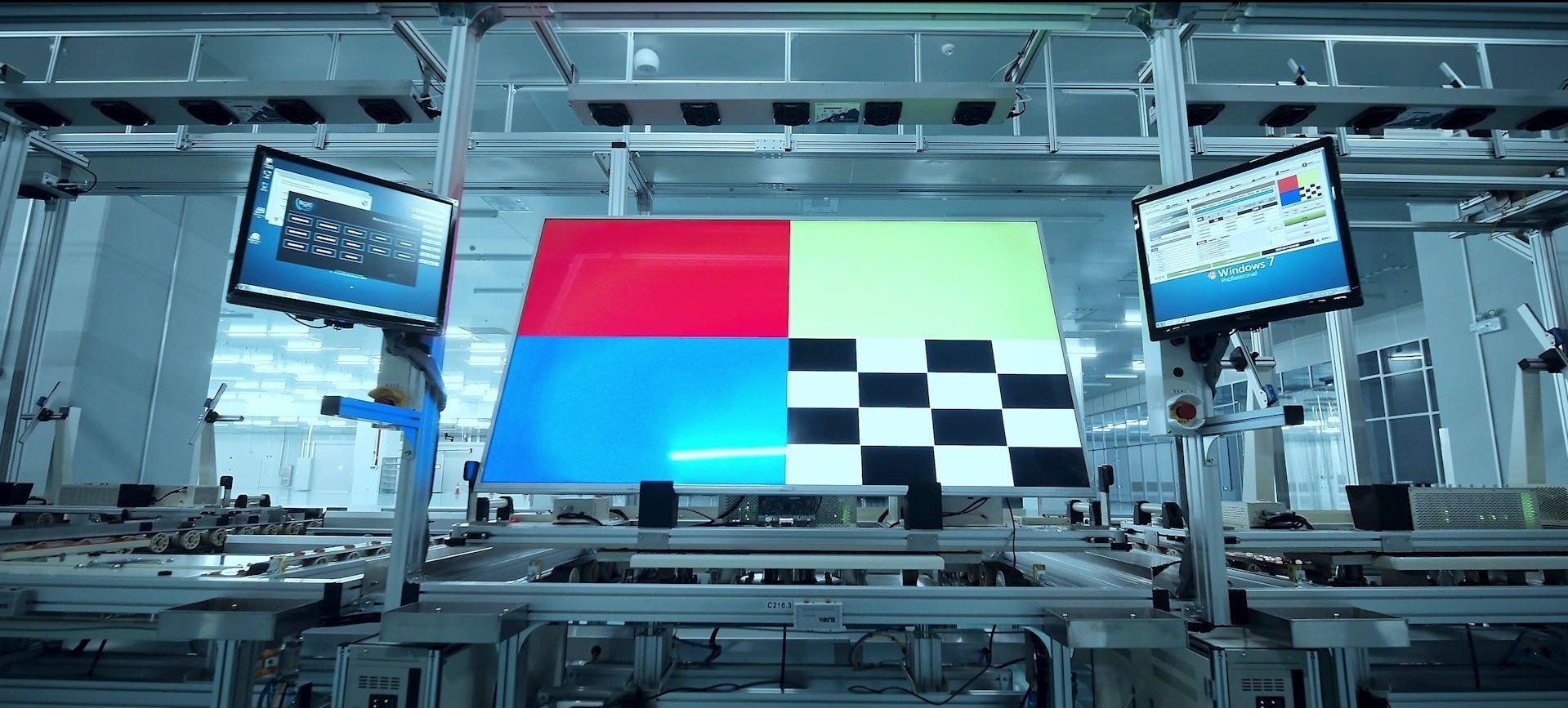

顯示檢測是液晶面板生產各制程中的必備環節，在 LCD和OLED等液晶面板產品的生產過程中進行光學、信號、電氣性能等各種功能檢測，主要用以確認生產制程是否完好、分辨液晶面板良品與否、對每道工序上的不良品進行復判以及對不良品分類并加以解析提升產線良品率。而在所有的檢測環節中，第一步就是要把屏幕“點亮”，點亮初始狀態的屏幕，來檢測屏幕上面是否存在缺陷，這就是PG（Pattern Generator，圖形信號發生器）的核心功能。
PG（Pattern Generator，圖形信號發生器）做為液晶面板研發/測試/生產/老化/檢測/維修時必不可少的標準測試設備，提供多種高精度電源輸出，豐富的圖像視頻信號輸出，多樣的調測信號及IO檢測信號，來滿足各種類型液晶面板的信號驅動、信號檢測、功能調測等需求。

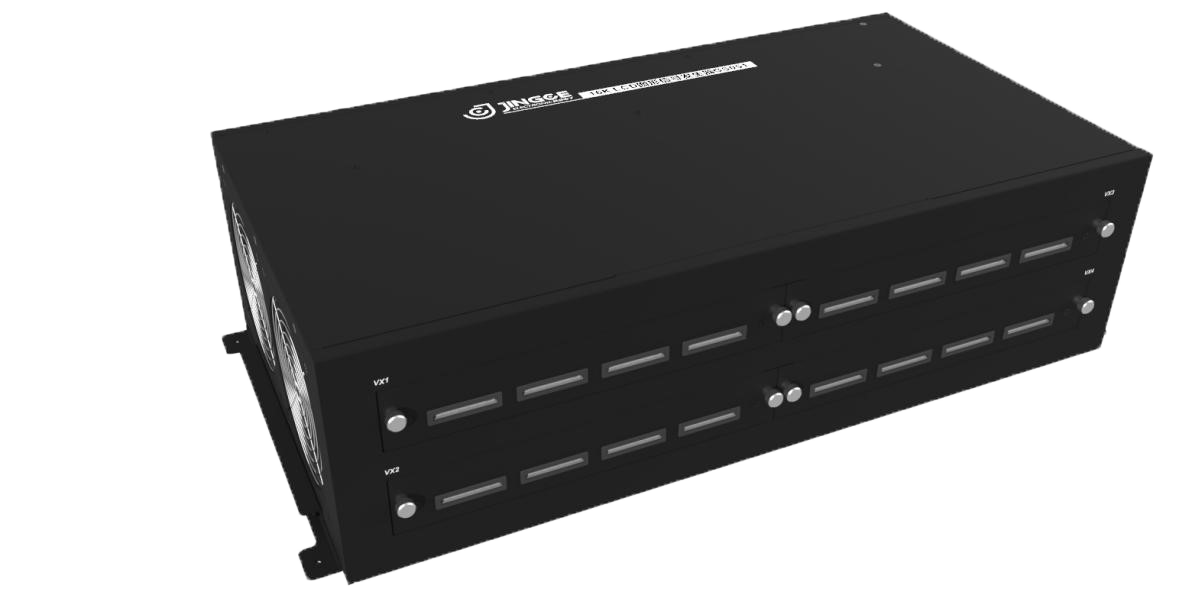

精測電子現有PG類產品可覆蓋0.1~110寸液晶面板畫面、電性檢測、功能檢測需求，最高能夠支持8K/10K解析度。隨著消費者對更高清晰度和更逼真畫面的需求增加，4K顯示產品基本普及，8K顯示產品的市場需求逐漸增長，而16K顯示產品憑借其更加清晰、細膩、真實的圖像顯示效果，勢必在未來成為高端顯示市場的標準之一?；谖磥?lái)顯示市場分析結果，精測電子電測事業部和電子檢測產品線團隊歷經數月研發、設計、測試驗證和客戶現場Demo演示，正式推出業內首款可支持16K 超高解析度次世代圖形信號發生器GS051，實現多項創(chuàng )新性技術的突破和應用實現，滿足未來16K液晶面板的研發/測試/檢測及生產需求。
產品特點
?一體式：采用主機搭配不同信號套件的方式組成一體機，主控單元和信號套件單元之間采用20Gbps高速傳輸總線，實現圖像及視頻信號無損和實時傳輸。
?超高分辨率：支持16K圖片及視頻的解析，并通過各類圖像視頻輸出接口輸出16K無損圖片和16K無損視頻。
?次世代圖像視頻接口: 業內首款可支持128lane V-by-one@HS信號和DP v2.0/HDMI 2.1信號輸出圖形信號發生器，且滿足高世代液晶面板工廠的研發、生產、測試等工業應用場景要求。
?豐富多樣的調測接口：支持多種調測信號，可滿足不同液晶面板模組生產工藝階段的屏體調測需求，可適配各類手動測試設備/自動化測試設備/光學測試設備。
?遠距離傳輸：主機和信號套件之間可采用高速同軸線纜實現10米以上的圖像及視頻信號的無損且非壓縮方式傳輸，有效解決高速圖像信號無法遠距離傳輸問題。
關鍵技術點：
1.支持16K SHV超高解析度（Super Hi-Vision 15360 x 8640）,1.3億像素；
2.主機和信號套件之間采用軍工級高速連接器，實現納秒級的同步數據傳輸特性，并確?？煽糠€定性；
3.高速圖像處理單元，16K超高清圖像切換時間最快可達16.6毫秒；
4.主動降噪及溫度控制系統，減少工作環境的噪聲并使設備一直處于最佳運行溫度，提高設備使用壽命；
5.支持亞像素級的十字光標定位及ShowMark標記；
6.信號主機和電源主機采用分離式設計，有效隔離電源電磁干擾及熱量輻射；
7.支持SSC、ASSR、PSR、PSR2、MST、SST、VRR、DSC等多種圖像視頻測試及調測功能；
8.支持真16K無損視頻播放功能；
精測電子依托顯示行業多年來積累的優勢，打造出涵蓋技術、產品和服務的一整套良率管理解決方案，并立足半導體、顯示、新能源三大領域，致力于成為良率管理專家。PG產品這個陪伴著精測電子一路前行的見證者也將繼續與精測電子共同進步，深耕品牌，精耕技術，為時代進步、科技發展不斷助力。
